제품군별 전자파 시험 항목은 어떻게 구성될까?

앞선 글에서 EMI(방출)와 EMS(내성)를 구분했다면, 이제 실제 시험소에서 무엇을 보는지가 궁금해집니다. 같은 EMC 시험이라도 가정용 기기, 산업용 장비, 의료기기, 차량 부품은 보는 항목이 서로 다릅니다. 이 글에서는 시험 항목이 무엇에 따라 정해지는지, 제품군별로 대체로 어떤 구성이 되는지 정리합니다.

시험 항목은 어떻게 정할까?

시험 항목은 시험소가 임의로 고르는 것이 아니라 아래 세 가지로 정해집니다.

1. 적용 규격: 제품군 전용 규격이 있으면 그것을 우선 적용하고, 없으면 일반 규격(예: IEC 61000-6 시리즈)을 적용하는 것이 일반적입니다.
2. 사용 환경: 가정·상업용 환경인지, 산업용 환경인지에 따라 기준과 시험레벨이 달라집니다.
3. 제품의 포트 구성: 전원, 신호, 통신 등 어떤 접점이 있는지에 따라 적용되는 항목이 달라집니다.

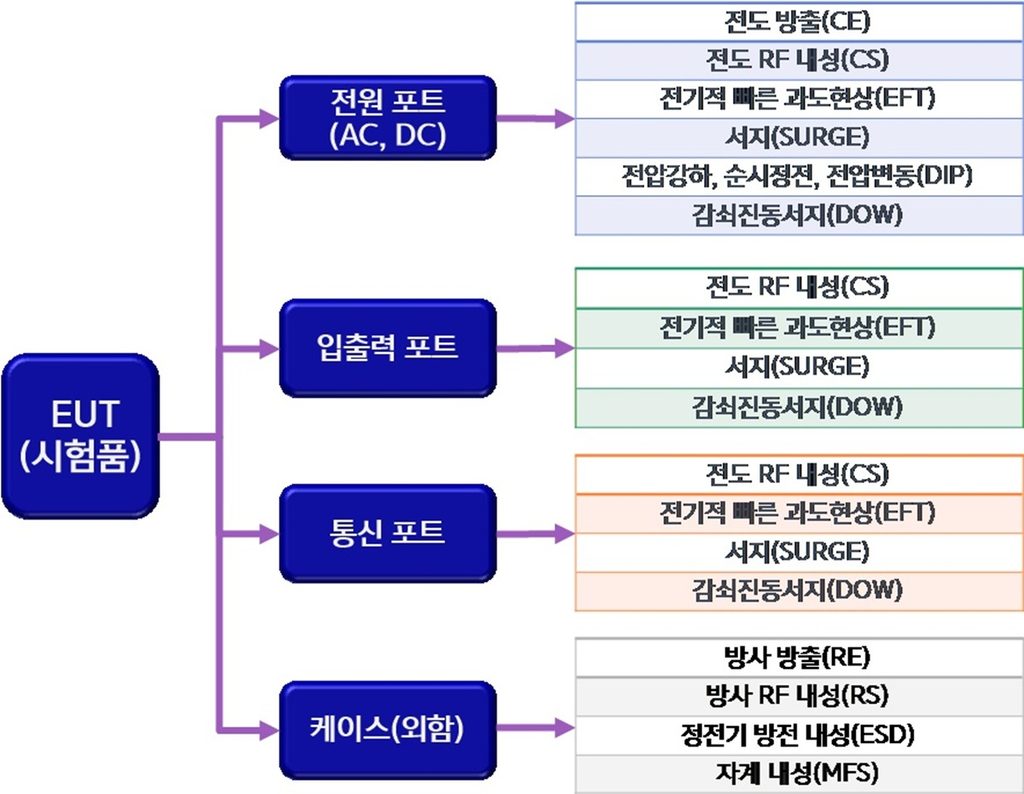

항목은 포트별로 보면 쉽다

EMC 규격은 대부분 제품 전체가 아니라 포트(접점) 단위로 시험 항목을 정리합니다. 제품을 하나의 덩어리로 보지 말고 케이스와 연결된 선이 무엇인지부터 나눠 보세요.

• 전원 포트(AC, DC): 전도 방출, 전도 RF 내성, EFT, 서지, 전압강하·순시정전·전압변동, 감쇠진동서지
• 입출력 포트: 전도 RF 내성, EFT, 서지, 감쇠진동서지
• 통신 포트: 전도 RF 내성, EFT, 서지, 감쇠진동서지

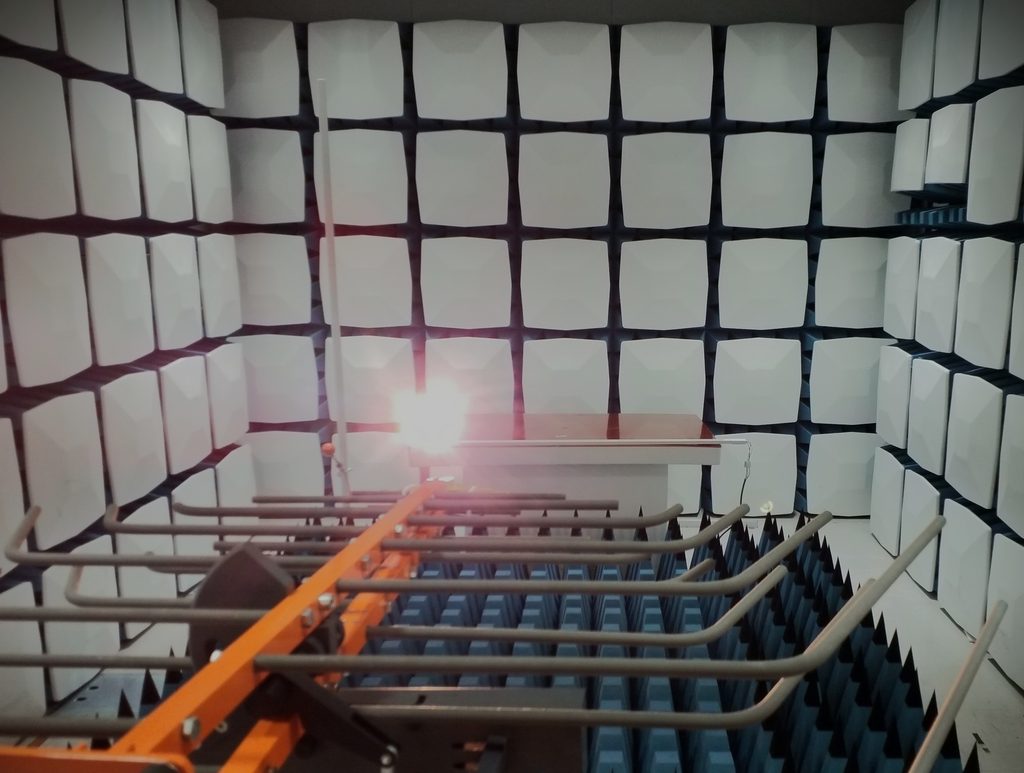

• 케이스(외함): 방사 방출, 방사 RF 내성, 정전기 방전 내성, 자계 내성

포트와 항목의 세부 연결은 규격마다 다르므로, 위 내용은 이해를 위한 기본 틀로 보시면 됩니다.

제품군별 시험 항목 구성

제품군	방출	내성	규격 계열 예시
가정용·IT·멀티미디어 기기	전도·방사 방출	ESD, RS, EFT, Surge, CS 등	CISPR 32/35, CISPR 14
산업용 장비	전도·방사 방출	ESD, RS, EFT, Surge, CS, DOW, DIP, MFS 등	IEC 61000-6-2/-4
의료기기	전도·방사 방출	ESD, RS, EFT, Surge, CS, DIP, MFS 등	IEC 60601-1-2
차량용 전장품	전도·방사 방출	전원 과도현상, ESD, 방사 내성	CISPR 25, ISO 11452, ISO 7637
철도·항공·국방	분야별 전용 규격	분야별 전용 규격	EN 50121, DO-160, MIL-STD-461

표는 일반적인 구성을 보여 주는 예시입니다. 실제 항목과 시험레벨은 적용 규격과 제품 사양으로 확정되고, 규격은 개정될 수 있으니 최신 판을 확인하세요.

같은 제품도 구성이 달라지는 경우

• 무선 기능이 있으면 EMC와 별도로 무선 성능 시험이 필요합니다.
• 배터리 구동 제품은 전원 포트 관련 항목이 달라지고, 어댑터를 포함하는지에 따라서도 구성이 바뀝니다.
• 같은 제품을 가정용으로 팔지, 산업용으로 팔지에 따라 기준이 달라집니다.
• 연결 포트와 케이블 종류가 늘면 시험 항목과 시험 시간도 늘어납니다.

시험 의뢰 전에 정리할 것

• 제품의 용도와 사용 환경
• 전원 방식과 포트 목록, 케이블 종류(쉴드 여부 포함)
• 주요 동작 모드와 사용 주파수
• 적용하려는 인증과 판매 국가

실제로 이런 정보가 시험 구성에 영향을 주기도 합니다. 실무 현장에서는 같은 산업용 제품이라도 제조사마다 입출력 포트 구성과 통신 방식이 달라서, 시험 항목이 달라지는 경우가 있었습니다. 예를 들어 광통신 포트는 금속 도체가 없어 대부분 시험 대상에서 제외되기 때문에, 광통신을 사용하는 제품은 그만큼 해당 포트에 적용되는 항목이 줄어듭니다. 이더넷 통신도 쉴드선을 쓰는지 여부에 따라 인가 방법(시험 신호를 가하는 방법)이 달라졌습니다. 그래서 시험 전에 포트 구성, 통신 방식, 케이블 종류를 면밀히 확인해 둘 필요가 있습니다.

정리

시험 항목은 제품이 무엇이냐뿐 아니라 어떤 환경에서 쓰이고 어떤 포트를 가졌는지로 정해집니다. 적용 규격, 사용 환경, 포트 구성 세 가지를 먼저 정리해 두면 시험 구성을 훨씬 쉽게 파악할 수 있습니다.

다음 글에서는 방출시험의 핵심인 전도 방출과 방사 방출을 어떻게 측정하는지 살펴보겠습니다.
